每经记者｜岳楚鹏    每经剪辑｜金冥羽 兰素英 易启江

以前60余年，天下半导体的发展大致奉命着英特尔荟萃创举东谈主戈登·摩尔建议的“摩尔定律”：集成电路上可容纳的晶体管数目会以约莫18至24个月翻一番的速率增长。

关系词，跟着先进制程靠近物理和成本极限，“摩尔定律”的发展空间正在收窄，产业界也初始寻找后摩尔时间的新标的。

在5月25日的IEEE海外电路与系统探讨会（ISCAS 2026）上，华为公司董事、半导体业务部总裁何庭波矜重发布“韬（τ）定律”（Tau  Scaling Law），旨在跳出缩小晶体管的传统阶梯，预测到2031年，基于“韬（τ）定律”的高端芯片晶体管密度将达到1.4纳米制程的同等水平。

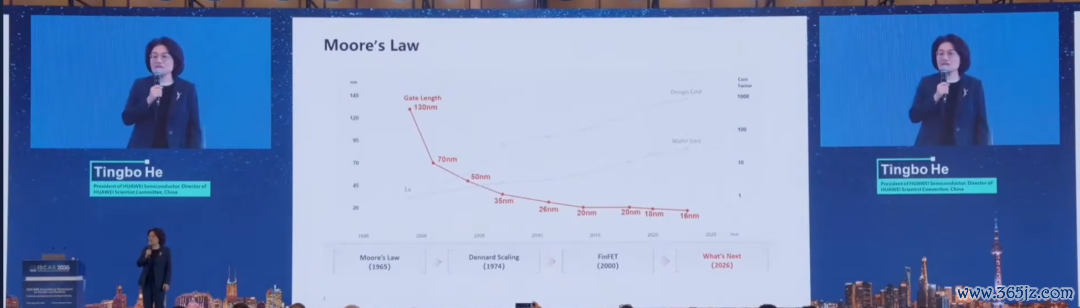

何庭波视频演讲 图片起首：演讲视频截图

6月1日，天下芯片遐想自动化和半导体时刻阶梯图领域的要紧学者Andrew B. Kahng（安德鲁·姜）接纳《逐日经济新闻》记者专访，对“韬（τ）定律”的真不二价值与远景进行了解读。

Andrew B. Kahng现为加州大学圣地亚哥分校计较机科学与工程、电气与计较机工程双聘了得解说，亦然海外计较机学会（ACM）和海外电气与电子工程师协会（IEEE）会士，2019年赢得“韩国诺贝尔奖”韩国湖岩工程奖。

Andrew B. Kahng 图片起首：加州大学圣地亚哥分校官网

NBD：请示应怎么交融华为建议的“韬（τ）定律”？

Andrew B. Kahng：在我看来，华为建议的“韬（τ）定律”最初不错被交融为一种面向天下半导体生态系统的公开表态：它既体现出华为连接股东半导体时刻演进的决心和信心，也组成了对传统阶梯的一种挑战。

“韬（τ）定律”的中枢宗旨唯有一个，即是打造在应用阛阓中具有竞争力的系统居品价值。要完了这一宗旨，不成只依靠某一个时刻方法，而需要从系统到时刻的全栈协同优化与协同股东。系统居品价值不是仅来自于光刻时刻，还包括软件、封装、芯片遐想、产业生态以及工程才略等多个方面。

NBD：要是芯片向上不再主要依靠缩小晶体管尺寸，当代芯片下一步优化的标的是什么呢？

Andrew B. Kahng：从根底上说，着实需要动作优化宗旨并持续莳植的是系统价值。

不外，价值这一认识本人包含贸易和经济层面的考量，比拟单纯的时刻方针要愈加复杂，也更难被精确揣度。从历史上看，半导体产业不时借助一系列时刻方针来大致反应经济价值的莳植，举例密度。在统共这个词“摩尔定律”时间，这些代理方针也在陆续演进，不仅包括晶体管沟谈长度、栅极间距，也包括金属互连间距、能效、电路速率、成本等多个维度。（注：在半导体领域，缩放指的是通过优化遐想、工艺或系统技能，使芯片在性能、功耗、面积和成本等方面持续莳植的过程。）

访佛地，“韬（τ）定律”大约也不错被交融为一种元定律，它是一个新建议的认识，旨在反应半导体产业对于持续莳植系统价值的根底需求。

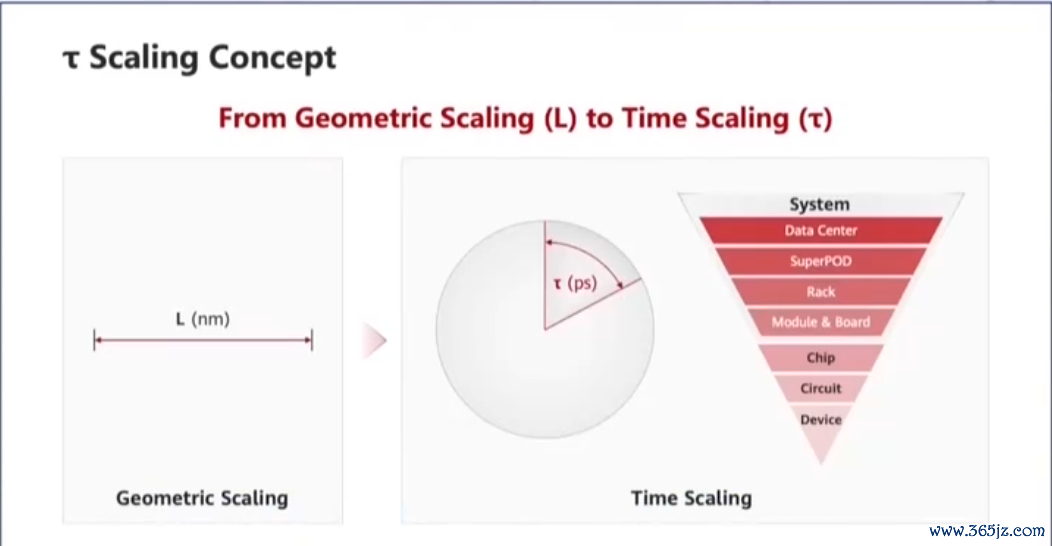

图片起首：何庭波演讲视频截图

需要指出的是，“摩尔定律”与几何缩放之间的简易绑定，本体上很早以前就也曾冲突。二十多年前，等效缩放和基于遐想的缩放就也曾被纳入半导体产业阶梯图。

与此同期，“超过摩尔”（More Than Moore）这一认识也曾存在约二十年。该理念从系统和应用需求开拔，而不是单纯关爱晶体管尺寸。早在约四分之一个世纪前，半导体产业阶梯图中就也曾加入了“系统驱启程分”（System Drivers）有关内容。

还应注释的是，面前半导体产业阶梯图也曾预测，最迟到2036年，3D多层时刻节点将成为产业发展的要紧标的。而后，3D集成将成为延续芯片缩放程度的必要组成部分。

华为自2019年以来便已在紧迫探索怎么通过3D集成连接完了缩放，这一动掸很可能早于好多其他公司将该问题视为关乎生计的策略挑战。至于这种提前布局最终会带来怎么的后果，面前仍有待不雅察。

NBD：从电子遐想自动化（EDA，指讹诈计较机扶植遐想软件来完成超大界限集成电路芯片的功能遐想、详细、考据、物理遐想等经由的遐想神气）和物理遐想角度看，裁汰信号旅途、优化布局、修订互连，以及推动遐想与时刻协同优化，对于后摩尔时间连接莳植芯片性能有多要紧？

Andrew B. Kahng：这些齐是持续莳植系统价值的漏洞身分。更小、更快、更节能的芯片，意味着能够以更低成本提供更高价值。在传统“摩尔定律”带来的“顺风”逐步平缓后，EDA和物理遐想中的这些基本宗旨将变得愈加要紧。

在我看来，EDA和芯片落场地法仍然存在巨大莳植空间。以前在依靠“摩尔定律”上前股东的过程中，百家乐软件APP下载官方版两个好意思满时刻节点的潜在价值尚未被充分挖掘。将来，再行获取这些价值的契机将散布在遐想用具、遐想方法学、优化时刻等多个方面，况兼会与机器学习和智能款式AI深度勾通。

我平日用“摩尔定律”不错交融为‘每周带来百分之一的修订’”来评释产业以前的向上速率。跟着时刻莳植放缓，临了的缩放杠杆将不可幸免地来自质料、周期和成本的改善，而这些改善主要依赖遐想和EDA。同期，机器学习和AI也将在其中进展越来越大的作用。

NBD：跟着传统光刻时刻向上变得越来越穷苦、成本越来越高，系统级遐想、先进封装、3D集成以及软硬件协同优化，在延续半导体性能和能效莳植方面能够进展多大作用？

Andrew B. Kahng：上述标的本人即是“超过摩尔”框架下必须进展作用的漏洞杠杆，它们必须匡助半导体产业连接莳植系统和居品价值。

我对此持乐不雅格调。我以为，这些时刻旅途以过火他有关技能，将在将来多年连接延展半导体缩放过火带来的时刻红利。其原因在于，东谈主类社会在动力、健康、征象、基础设施、可持续发展和科学发现等方面面对的需求极其病笃且界限广宽，咱们不成让半导体时刻的发展停滞下来。

NBD：华为预测，基于“韬（τ）定律”，到2031年将遐想出等效于晶体管密度达到1.4纳米制程的高端芯片。从遐想和完了角度看，应该怎么交融“等效于1.4纳米”？

Andrew B. Kahng：2031年距离面前唯有5年时辰，因此不错算计，华为至少也曾掌执了一条能够相沿这一说法的考据旅途。

还需要注释的是，先进制程前沿的功耗、性能和面积方针从约5纳米股东到3纳米、2纳米和1.4纳米时，其改善幅度也曾放缓。这意味着，“韬（τ）定律”需要弥合的差距可能小于外界直不雅想象。

在我看来，“等效于1.4纳米”更可能意味着一套基准测试步骤。这些步骤既能够体现“韬（τ）定律”的漏洞上风，同期泄漏面前先进芯片在某些方面的局限，举例SRAM（静态飞速存取存储器芯片）密度缩放不及，仍须镶嵌纯二维平面布局，或者受限于同质化芯片架构。

这类对比喻针可能围绕更低的功耗包络（power envelope）、更高的存储容量和带宽、单元封装面积的等效晶体管数目，以及同等功耗下的系统级混沌量来设定，适用场景可能包括迁徙不休、边际计较或AI加快器。

话虽如斯，“等效于1.4纳米”很可能并不是指在疆土密度、最高频率、制造良率、封装系统成本以过火他诸多方针上齐达到1.4纳米水平。

我以为，上述方针齐不错被量化和测量。要是有关步骤能够被提前、明晰地建议，并在之后接纳考据，那么“等效于1.4纳米”的说法将更有劝服力。此外，“韬（τ）定律”的某些维度，可能具备更短的研发周期，更低的成本开支需乞降更小的时刻风险。这也会使这一说法具备一定的内在恰当性。

NBD：要是“韬（τ）定律”或访佛旅途取赢得手，将对AI芯片、数据中神思较、芯片遐想自动化，以及统共这个词后摩尔时间转型产生哪些积极影响？

Andrew B. Kahng：只消能够连接推动基于半导体的系统价值莳植，本人就具有积极影响。

这一认识的价值还在于，它教唆统共这个词产业生态，系统价值是一个共同宗旨，要完了这一宗旨，多个时刻领域必须协同相助，才气着实完了一种对于价值缩放的“元定律”。

米兰app2026世界杯中国官网

此外，要是这一盘算推算能够邀请产业界再次念念考方针、基准测试和时刻阶梯图，即行业不错怎么揣度和修订，并作念得更好，而不是只是依靠以前教学“看后视镜开车”，这相通将产生积极影响。
